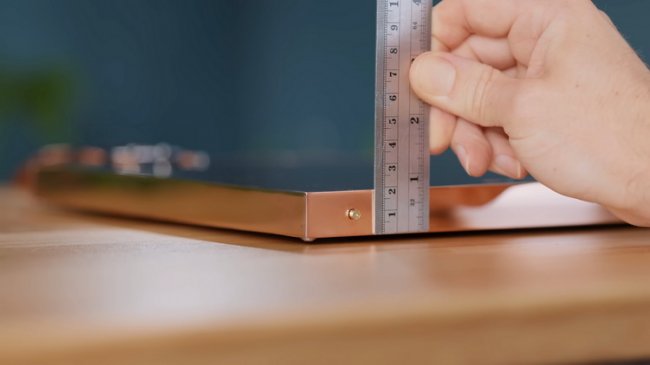

Мэтт поставил перед собой задачу сократить толщину приставки до 20 мм, что на 78 % меньше, чем у оригинала. Для сравнения, толщина коробки от DVD-диска составляет 15 мм. От стандартного корпуса приставки энтузиаст отказался, оставив от консоли лишь её материнскую плату. Демонтировать пришлось даже коннектор блока питания, поскольку его высота оказалась слишком большой. Вместо этого пришлось использовать внешний блок питания.

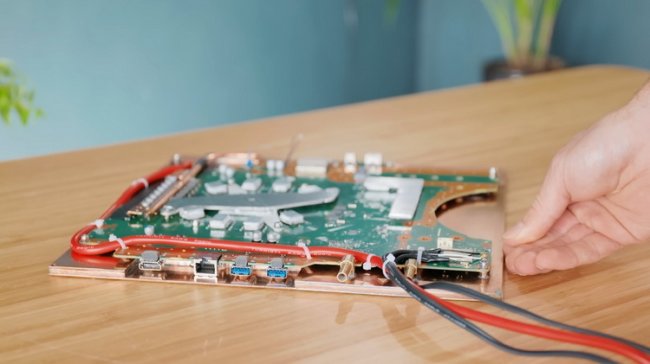

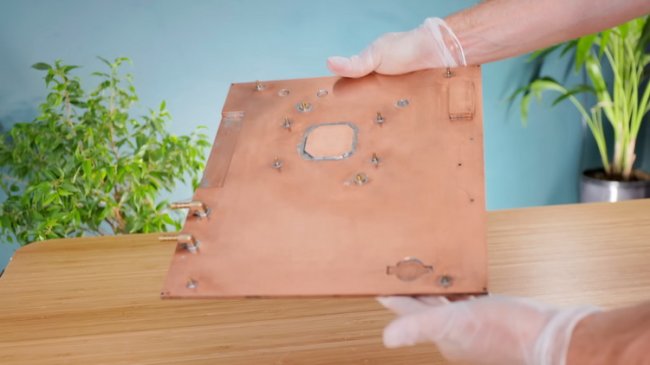

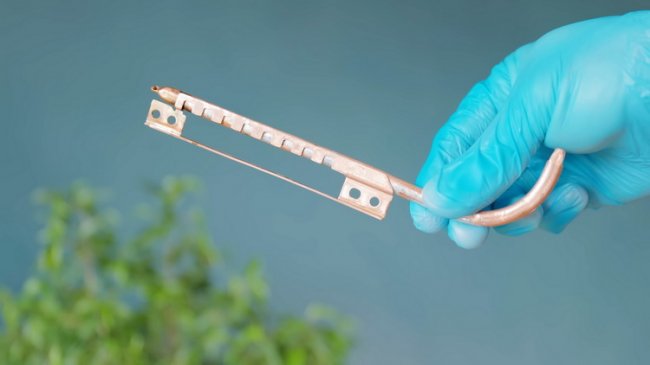

Для своего проекта Мэтт создал кастомный водоблок из меди, полностью покрывающий материнскую плату и охлаждающий элементы питания, чипы памяти GDDR6 и чипы встроенного SSD, в том числе и с помощью теплопроводящих трубок. Из меди также были произведены водоблок для охлаждения процессора приставки и корпус консоли.

Следует отметить, что переделка оказалась очень затратной. То количество меди, которое здесь использовалось, по цене выйдет дороже, чем сама приставка PlayStation 5. Но финальный результат оказался очень интересным. Реализация проекта заняла несколько месяцев.

Оригинальный блок питания PlayStation 5 обеспечивает силу тока 31 А при напряжении 12 В. Использовать его в проекте оказалось невозможно. Во-первых, он оказался толстым, а во-вторых, он обладает очень необычной формой. К счастью, альтернатива нашлась быстро. В качестве замены был применён блок питания HP DP5-750RB мощностью 750 Вт. Он обеспечивает силу тока до 62,5 А при напряжении 12 В, что более чем достаточно для питания приставки и кастомного контура системы охлаждения.

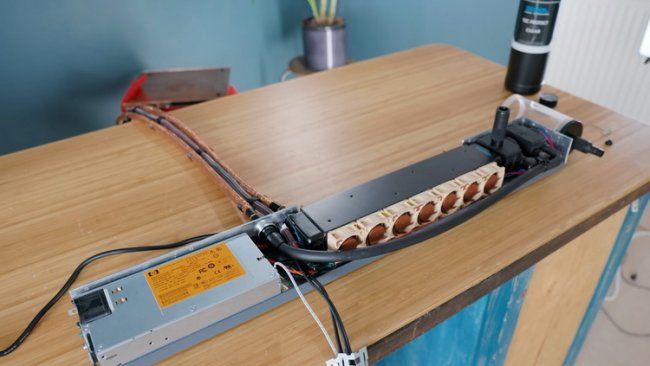

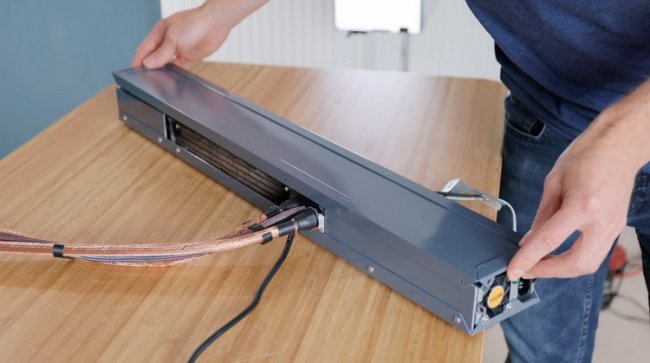

Для блока питания, а также для радиатора и других элементов СЖО энтузиаст создал отдельный алюминиевый корпус. В составе контура СЖО использовался компактный радиатор Alphacool 7x40. За его охлаждение отвечают семь вентиляторов Noctua NF-A4x20 диаметром 20 мм. Также энтузиаст использовал очень прочные резиновые трубки контура СЖО, которые он облачил в медную изоляцию.

Первая попытка создания PlayStation 5 Slim оказалась неудачной. При этом, из-за глупой ошибки уже на финальной стадии сборки. Мэтт собрал приставку и хотел повесить блок с радиатором и системой СЖО на стену после её проверки, но перед этим ненадёжно разместил последний на полу. В результате вентиляторы охлаждения были заблокированы. В итоге консоль перегрелась и скоропостижно скончалась. Попытки реанимировать материнскую плату ни к чему не привели. Донором новой материнской платы стала приставка спонсора видео, который выпускает кастомные боковые крышки для PlayStation 5 с более эффективной вентиляцией.

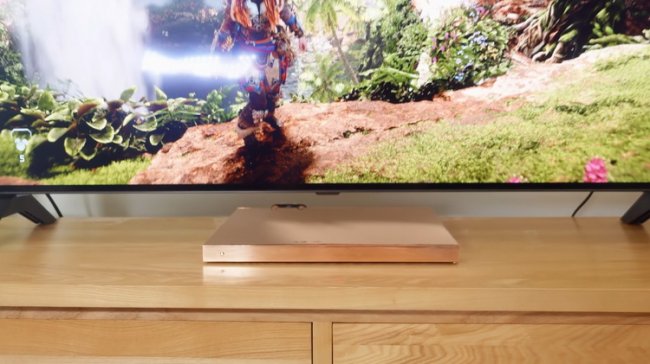

Собрав приставку заново, а также добавив на материнскую плату элементы мониторинга температуры, энтузиаст получил очень тонкую кастомную PlayStation 5, оснащённую системой жидкостного охлаждения. Затем последовали тесты.

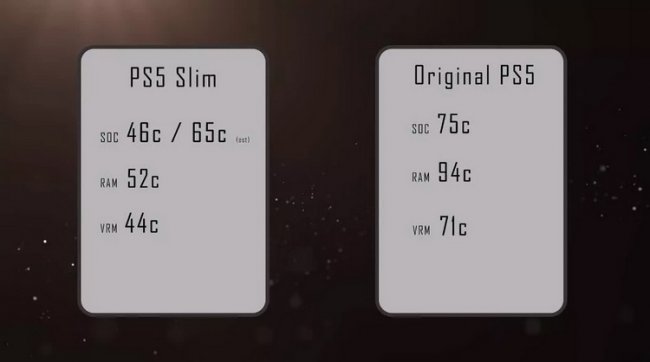

Как и ожидалось, огромный медный водоблок в сочетании с СЖО позволил значительно снизить температуру основных компонентов PlayStation 5. Например, температура гибридного процессора AMD снизилась с 75-80 до 46-65 градусов Цельсия, температура памяти чипов упала с 94 до 52 градусов, а температура элементов питания — с 71 до 44 градусов. Действительно выдающийся результат.

Компания Sony определённо через какое-то время выпустит официальную PlayStation 5 Slim. Однако она, конечно же, вряд ли будет оснащаться системой жидкостного охлаждения и разумеется будет не такой тонкой, как получилась у Мэтта. Но плюс в том, что официальная PlayStation 5 Slim, весьма вероятно, будет дешевле оригинальной PlayStation 5. По крайней мере, так было всегда с предыдущими поколениями приставок Sony.
